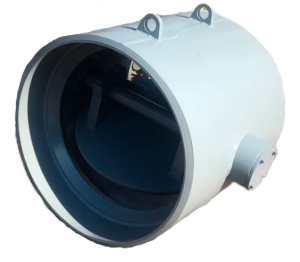

Клапан обратный 19с47нж

19с47нж (аналог 19лс47нж, 19нж47нж, 19нж47нж1)

Обратный стальной клапан в случае установки на трубопроводе, предотвращает движение потока рабочей среды в обратном направлении.
КОП 19с47нж - разновидность клапанов, предотвращающих аварийные ситуации на трубопроводе.

от 55 000,00 Р

Производитель:

Газгидроснаб

РАССЧИТАТЬ СТОИМОСТЬ

Технические характеристики

Производитель: Газгидроснаб

Номинальный диаметр DN: 200;250;300;350;400;450;500;600;700;800;1000;1200

Материал уплотнения: металл-металл

Номинальное давление PN: 16;25;40

Класс герметичности по ГОСТ 9544-2015: A;B;C

Тип присоединения: фланцевый;межфланцевый;приварной

Материал корпуса: ст.20; ст.09Г2с;коррозионностойкая сталь

Управление: автоматическое

Материал запорного органа: ст.20; ст.09Г2с;коррозионностойкая сталь

Рабочая среда: вода;нефтепродукты;масла

Габаритные размеры

Схема клапана 19с47нж

19с47нж

№ позиции	Наименование деталей в изделии	У1	ХЛ1	УХЛ1
1	Корпус	Сталь20	09Г2С*	12Х18Н10Т**
2	Стакан	Сталь20	09Г2С*	12Х18Н10Т**
3	Штуцер М50х2	20Х1	20Х13	12Х18Н10Т**
4	Вал	20Х1	20Х13		12Х18Н10Т**
5	Седловое уплотнение	06Х18Н19Т	06Х18Н19Т	Без наплавки
6	Диск	Сталь20	09Г2С*	12Х18Н10Т**
7	Крепление	Сталь20	09Г2С*	12Х18Н10Т**
8	Груз	Сталь20	09Г2С*	12Х18Н10Т**

* – Возможно изготовление деталей затвора из других низколегированных марок сталей по требованию заказчика

** – Возможно изготовление деталей затвора из других жаропрочных и нержавеющих марок сталей по требованию заказчика, (ссылка на опросной лист)

– Производитель оставляет за собой право вносить незначительные изменения в конструкцию изделия, не влияющие на его работоспособность

Габариты клапана 19с47нж

DN, мм	PN, кгс/см²
	16					25					40
	D, мм	D1, мм	L, мм	B, мм	Масса, кг	D, мм	D1, мм	L, мм	B, мм	Масса, кг	D, мм	D1, мм	L, мм	B, мм	Масса, кг
200	202	222	220	*	*	202	222	220	*	*	200	222	220	*	*
250	254	278	280	*	*	254	278	280	*	*	252	278	280	*	*
300	303	330	330	*	*	303	330	330	*	*	301	330	330	*	*
350	351	382	380	*	*	351	382	380	*	*	351	382	380	*	*
400	398	432	430	*	*	398	432	430	*	*	398	432	430	*	*
450	450	484	480	*	*	450	484	480	*	*	448	484	480	*	*
500	501	535	535	*	*	500	535	535	*	*	495	535	535	*	*
600	602	636	640	*	*	600	636	640	*	*	595	636	640	*	*
700	692	726	725	*	*	690	726	725	*	*	695	726	725	*	*
800	792	826	825	*	*	790	826	825	*	*	795	826	825	*	*
900	892	926	925	*	*	892	926	925	*	*	-	-	-	-	-
1000	992	1028	1030	*	*	992	1028	1030	*	*	-	-	-	-	-
1200	1192	1228	1230	*	*	1192	1228	1230	*	*	-	-	-	-	-

* - Указывается по запросу заказчика

– Возможно изготовление затворов обратных другой строительной длиной и иных размеров по требованию заказчика

Особенности конструкции

Главным отличием клапана является крепление диска (захлопки), ось вращения которого проходит непосредственно через проходное отверстие. Такое крепление диска в клапане 19с47нж приводит к тому, что при малых диаметрах не обеспечивается герметичность затвора в закрытом положении. Отсюда возникает потребность в использовании противовеса (крыла) для увеличения прижимной силы диска и, следовательно, герметичности клапана в закрытом положении
